Перед началом работы с электрическим щитком обязательно отключите питание. Это защитит вас от поражения электрическим током и обеспечит безопасность процесса подключения. Убедитесь, что вы подготовили все необходимые инструменты: отвертки, нож, изолента и мультиметр для проверки подключения.
Организуйте проводку так, чтобы она была доступна для контроля. Правильное подключение автоматических выключателей и различных защитных устройств позволяет избежать перегрузок и упростить диагностику в будущем. Начните с установки вводных автоматов и УЗО, следя за тем, чтобы они соответствовали мощности электрической сети вашего дома.
После монтажа всех компонентов щитка проверьте каждое соединение на коррозию и надежность. Используйте изоленту для изоляции открытых участков проводов. После завершения всех подключений включите питание и проведите тестирование работы автоматических выключателей, чтобы убедиться в исправности системы. Если все работает корректно, ваши усилия обеспечат безопасное и стабильное электроснабжение в доме.
Типы вводных щитков и их особенности
Выбор вводного щитка зависит от особенностей электрической сети и к выполнению требований безопасности. Существуют несколько основных типов вводных щитков, каждый из которых имеет свои преимущества.
Однополюсные щитки:
Используются для однофазных систем. Они подходят для небольших жилых помещений, обеспечивая защиту от короткого замыкания и перегрузки. Минимум оборудования делает их доступными по цене.
Двухполюсные щитки:
Предназначены для подключения однофазных линий с заземлением. Эти щитки обеспечивают более надежную защиту, необходимую для более мощных потребителей, таких как электрические печи или водонагреватели.
Трехполюсные щитки:
Идеальны для трехфазных систем. Подходят для крупных объектов и производственных помещений. Обеспечивают сбалансированную нагрузку и защиту каждого из полюсов.
Универсальные щитки:
Сочетают в себе функции защиты и распределения. Такие щитки могут использоваться в различных системах и позволяют устанавливать дополнительные модули, такие как УЗО и автоматические выключатели.
Сетевые щитки:
Применяются в сложных электрических системах, включая распределение энергии в многоквартирных домах или коммерческих зданиях. Они обеспечивают надежное управление и защиту высоковольтных цепей.
При выборе вводного щитка учитывайте требования к нагрузке и типу сети. Оптимальное сочетание защиты и функциональности обеспечит безопасность вашего электрооборудования.
Однофазный и трёхфазный ввод
Выбор между однофазным и трёхфазным вводом зависит от потребностей вашего дома и планируемой нагрузки. Если ваша электросистема будет обслуживать стандартные бытовые приборы, то однофазный ввод мощностью 220 В в большинстве случаев будет достаточен.
Однако, если вы планируете подключение мощных устройств (например, электроплит, котлов или компрессоров), стоит рассмотреть трёхфазный ввод на 380 В. Он обеспечивает большую мощность и стабильнее распределяет нагрузку, что снижает вероятность перегрузки.
Вот ключевые отличия между этими системами:
- Однофазный ввод: Идеален для малых нагрузок, прост в подключении и обслуживании.
- Трёхфазный ввод: Подходит для больших нагрузок, обеспечивает балансировку между фазами и устойчивость энергоснабжения.
Если вы не уверены в выборе, проконсультируйтесь с электриком. Он поможет рассчитать необходимую мощность и выбрать правильный ввод в зависимости от планируемых нагрузок и количества электроприборов.
При подключении убедитесь в использовании качественных материалов и соблюдении всех норм безопасности. Это снизит риск ошибок и обеспечит надежность системы на долгие годы.
Защитное заземление и УЗО
Обязательно подключите защитное заземление в вашем электрическом щитке. Это создаст безопасный путь для токов утечки в случае неисправности оборудования. Защитное заземление должно быть выполнено с использованием металлических проводников, соединенных с заземляющим электродом в грунте.
При установке УЗО (устройства защитного отключения) отрегулируйте его параметры в зависимости от нагрузки ваших электрических приборов. УЗО автоматически отключит цепь при обнаружении токов утечки, защищая людей от электрического удара. Выберите устройство с током утечки не более 30 мА для защиты людей и 300 мА для защиты оборудования.
| Тип защиты | Ток утечки (мА) | Назначение |
|---|---|---|
| Люди | 30 | Защита от электрического удара |
| Оборудование | 300 | Защита от повреждений |
Проводите регулярные проверки работы УЗО. Нажимайте кнопку тестирования на устройстве, чтобы убедиться, что оно отключается. Если УЗО не срабатывает, отремонтируйте или замените устройство. Правильная схема подключения обеспечит безопасность вашей электроустановки и защитит вас от непредвиденных ситуаций.
Составление схемы электросети
Для создания схемы электросети используйте графическое программное обеспечение или журнал с бумаги. Определите, какие помещения требует электроэнергию и какие устройства будут использоваться. Составьте список всех электроприборов, включая освещение, розетки и крупную технику.
Обозначьте все точки подключения на плане вашего дома. Учитывайте длину проводов, чтобы избежать потерь и излишних перегибов. Расположите щиток в удобном месте, чтобы обеспечить легкий доступ для обслуживания и контроля. Прокладывайте провода с учетом безопасных расстояний от водопроводных труб и других коммуникаций.
Распределите нагрузку равномерно. Убедитесь, что мощность, указанная на всех устройствах, не превышает допустимых значений для вашей проводки. Разделите цепи на освещение и силовые розетки, чтобы исключить случаи отключения электричества при использовании нескольких приборов одновременно.
Используйте стандартные символы для обозначения компонентов схемы. Включайте автоматы и защитные устройства по мере необходимости. После завершения схемы проверьте ее на соответствие местным нормам и стандартам.
На этапе реализации схемы прокладка проводов должна быть удобной и безопасной. Все соединения должны быть качественными, чтобы избежать перегрева и коротких замыканий. После монтажа проведите тестирование всех систем и наметьте инструкции для дальнейшего обслуживания.
Разделение на группы
Разделите электрическую сеть вашего дома на группы в зависимости от назначения и потребления электроэнергии. Это упростит управление и защитит от перегрузок.
Выделите отдельные группы для освещения, розеток и крупных бытовых приборов. Например, создайте одну группу для кухни с учетом холодильника, духового шкафа и стиральной машины. Включите в другую группу освещение и розетки в гостиной.
При этом используйте автоматические выключатели на каждую группу. Это поможет избежать отключения всей сети при возникновении неисправности в одной из групп. Не забывайте о расстановке приоритетов: обеспечьте надёжное электроснабжение для важнейших приборов.
Кроме того, установите отдельные линии для наружного освещения и систем безопасности. Это не только повысит безопасность, но и облегчит обслуживание и модификацию системы в будущем.
Проверьте, чтобы распределительные щиты были охвачены необходимыми защитными устройствами, такими как УЗО, которые предотвратят поражения током и защитят технику.
Правильное разделение на группы делает использование электроэнергии более безопасным и удобным, поэтому уделите этому вопросу достаточное внимание при установке электрического щитка.
Нагрузка на автоматические выключатели
Каждый автоматический выключатель имеет свою предельно допустимую нагрузку, которая обозначается в амперах (А). Важно выбирать выключатели, соответствующие потреблению электричества в вашем доме. Например, для освещения обычно используют выключатели на 6-10 А, а для розеток – 16-25 А.
При подключении потребителей, таких как бытовая техника или освещение, определите суммарную мощность всех устройств. Мощность измеряется в ваттах (Вт) и рассчитывается по формуле: мощность (Вт) = напряжение (В) × ток (А). Если вы используете 220 В, то, для определения тока, необходимо разделить мощность на это значение.
Например, для устройства мощностью 2000 Вт расчет будет следующим: 2000 Вт / 220 В = 9,09 А. В результате, для этого устройства подойдет автомат на 10 А.
Также учитывайте резерв по нагрузке. Рекомендуется выбирать выключатель с запасом около 20-25% от расчетного значения. Это снизит риск перегрузки и увеличит срок службы оборудования.
Обратите внимание на тип обработки нагрузки – постоянную или временную. Постоянные нагрузки включают освещение и розетки, а временные могут включать мощные устройства, использующиеся по требованию (например, электроплита). Для временных нагрузок подойдут автоматические выключатели с более высоким током, но их использование следует контролировать.
Регулярно проверяйте состояние автоматических выключателей и эффективное распределение нагрузки. Неправильное подключение или избыточная нагрузка могут привести к срабатыванию защиты, а в худших случаях – к повреждению электрической сети.
Монтаж и подключение оборудования
Используйте только качественные и сертифицированные компоненты для подключения оборудования. Убедитесь, что щиток соответствует требованиям вашего электроснабжения.
Перед началом монтажа отключите электропитание в доме. Проверьте наличие напряжения с помощью индикаторной отвертки.
Соблюдайте последовательность подключения проводов:
- Подключите основной ввод – это провода, идущие от счетчика.
- Установите защитные автоматические выключатели для каждой группы потребителей.
- Разместите устройство дифференциальной защиты для предотвращения поражения электрическим током.
Каждый провод подключайте согласно цветовой маркировке: синий – ноль, коричневый или черный – фаза, желто-зеленый – заземление.
Закрепите все соединения с помощью клемм и обязательно изолируйте оголенные участки, чтобы избежать короткого замыкания. Проверяйте надежность крепления на каждом этапе.
После завершения монтажа выполните тестирование работы щитка. Используйте приборы для проверки напряжения на выходных терминалах.
Обязательно зафиксируйте все результаты в журнале, чтобы иметь возможность следить за состоянием электрооборудования и проводить плановое обслуживание.

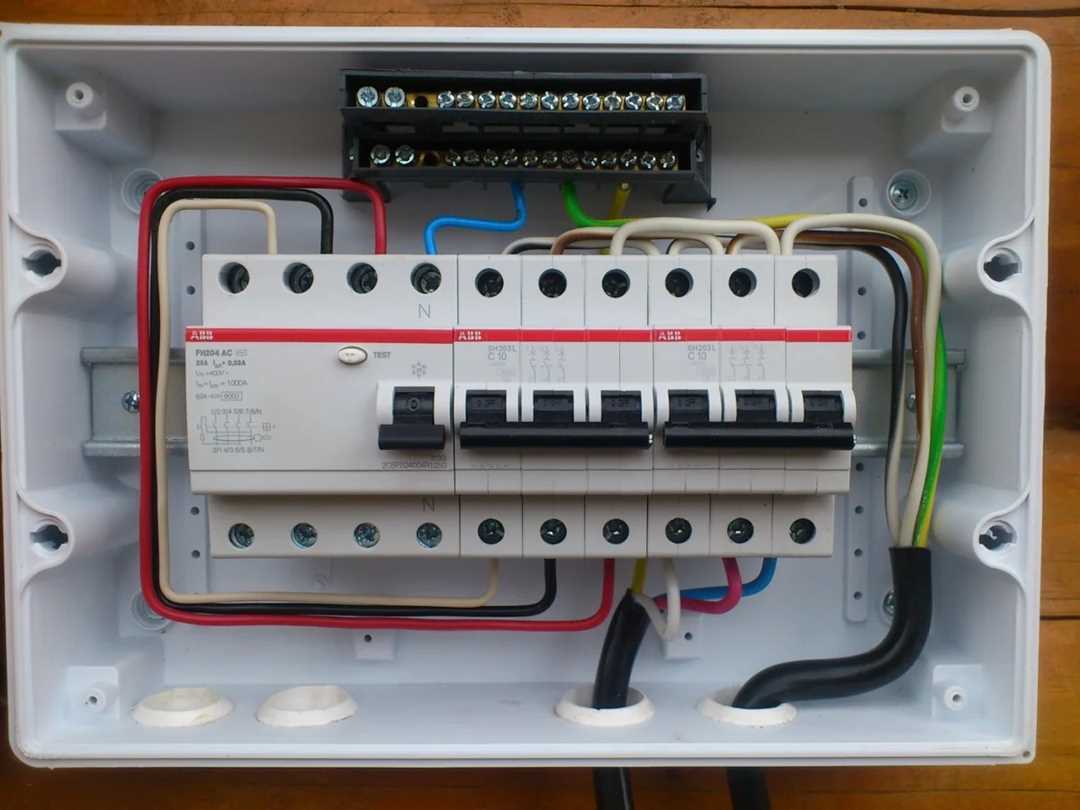

Установка DIN-реек и модулей
Начните установку DIN-реек, выбрав подходящее место в электрическом щитке. Убедитесь, что оно соответствует стандартам и не перегружено. DIN-рейки стандартного типа бывают длиной 1 метра и 0,5 метра, выбирайте длину в зависимости от количества модулей.
Закрепите DIN-рейку на стене щитка с помощью саморезов или дюбелей. Обеспечьте горизонтальное или вертикальное положение, используя уровень. При необходимости, предварительно отметьте места крепления для точного монтажа.
Обратите внимание на электрическое питание, прежде чем подключать модули. Прокладывайте кабели аккуратно, избегайте перекрытий с другими проводами. Отключите electricity перед любыми работами.
Подключите модули к DIN-рейкам, аккуратно фиксируя их с помощью защёлок. Убедитесь, что каждая защёлка надёжно зафиксировала модуль. При установке убедитесь, что модули правильно соответствуют требованиям: защитные устройства должны находиться перед счетчиками, а автоматы – после.
Последовательность подключения модулей важна. Начните с главного автоматического выключателя, затем переходите к защитным устройствам и распределительным автоматам. Для повышения безопасности используйте устройства защитного отключения (УЗО) и дифференциальные автоматы.
После завершения монтажа проверьте работу всех подключенных модулей. Включите электричество и тестируйте каждое устройство, включая защитные механизмы. Обратите внимание на исправность всех соединений и отсутствие перегрева.
Заполните паспорт щитка, указав установленные модули и их назначение. Это поможет в дальнейшем обслуживании и проверках. Систематизируйте информацию, чтобы повысить удобство использования.
Подключение фаз и нуля
Правильное подключение фаз и нуля обеспечивает надёжную работу электрической сети в доме. Фаза (L) и нулевой провод (N) должны быть чётко обозначены и подключены в соответствующие клеммы на автоматах и распределительных устройствах.
При подключении следует учитывать цветовую маркировку проводов: обычно фаза обозначается коричневым или чёрным цветом, ноль — синим, а заземление — зелёно-жёлтым. Важно подключать провода строго по указанным цветам, чтобы избежать короткого замыкания и обеспечить безопасность.
Следуйте следующему порядку подключения:
| Шаг | Действие |
|---|---|
| 1 | Выключите электричество на вводе в дом, чтобы обеспечить безопасность при работе с проводкой. |
| 2 | Подсоедините фазный провод (L) к соответствующей контрольной клемме на автомате. |
| 3 | Подключите нулевой провод (N) к нулевой клемме на автомате. |
| 4 | Заземлите систему, подключив заземляющий провод (PE) к заземляющей шине. |
| 5 | Проверьте правильность подключения и отсутствие оборванных проводов. |
| 6 | Включите автомат и проверьте работоспособность электрических приборов. |
Контроль правильности подключения особенно важен. Неправильное подключение нуля и фазы может привести к повреждению техники и нарушению работы сети. Регулярно проверяйте состояния соединений и, если есть сомнения, лучше обратиться к специалисту.
Проверка и пуско-наладка
Перед запуском электрического щитка необходимо проверить корректность подключения всех проводов и компонентов. Убедитесь, что провода надежно закреплены в клеммах и не имеют повреждений. Проверьте целостность автоматических выключателей и УЗО. Все устройства должны быть в рабочем состоянии.
После визуального осмотра можно выполнить тест на наличие напряжения. Используйте мультиметр или индикаторную отвертку. Убедитесь, что на выходе щитка есть 220 В. Обратите внимание на правильность подключения нулевого и заземляющего проводов. Их порядок влияет на безопасность эксплуатации.
При первом запуске включите автоматические выключатели поочередно. Сначала активируйте главный автомат, затем каждый из секционных. Следите за показателями на щитке и обратите внимание на любые необычные звуки или запахи. Если наблюдаются аномалии, немедленно отключите питание и проверьте подключения.
После успешного запуска проверьте работу всех подключенных устройств. Убедитесь, что освещение и розетки функционируют корректно. Протестируйте работу УЗО: для этого нажмите кнопку тестирования. Оно должно выключить автомат, что указывает на корректную работу защитной функции.
Запишите все результаты проверки и укажите даты проведенных испытаний. Это поможет отслеживать состояние щитка в будущем. При необходимости сразу же займитесь устранением выявленных недостатков, чтобы обеспечить безопасное использование электричества в доме.
Как избежать ошибок и коротких замыканий
Для предотвращения коротких замыканий важно использовать качественные материалы. Выбирайте проводку с соответствующей нагрузочной способностью и проверяйте, чтобы изоляция не имела повреждений.
Регулярно проверяйте соединения в щитке. Ослабленные клеммы могут стать источником искрения. Загрязнения и коррозия также могут приводить к сбоям, поэтому очищайте контакты по мере необходимости.
Убедитесь, что разъемы и автоматы подходят по номиналу. Установка слишком слабых или мощных защитных устройств может вызвать перегрузку и выход из строя системы.
Изучите инструкцию к электрическим устройствам, чтобы правильно подбирать предохранители и автоматические выключатели. Каждый прибор требует определённой мощности, и несоответствие может вызвать перегрев.
Обратите внимание на перегрузку цепей. Рекомендуется распределять нагрузку между несколькими цепями, чтобы избежать перегрева проводки и короткого замыкания.
Установите устройство защитного отключения (УЗО). Оно будет автоматически отключать электрохозяйство при обнаружении утечки тока, что значительно снижает риск несчастных случаев.
Проверьте, чтобы щиток имел хорошую вентиляцию. Высокая температура может ухудшить работу автоматов и электрооборудования.
При работе с электрикой используйте инструменты с изоляцией и всегда отключайте питание перед проведением любых работ. Это уменьшит вероятность случайного поражения током.
При возникновении сомнений или недостатке опыта обратитесь к профессионалам. Решение проблем с электрикой без должной подготовки может привести к серьезным последствиям.
Контроль тепловых нагрузок
Используйте автоматические выключатели с защитой от перегрузки для контроля тепловых нагрузок на каждую электрическую цепь. Это позволит предотвратить перегрев и возможные аварии. Установите амперметры, чтобы отслеживать текущие нагрузки и выявлять потенциальные проблемы заранее.
Регулярно проверяйте состояния проводки и состояния соединений. Изношенные или плохо установленные соединения могут стать источником повышенного тепла и ухудшения работы оборудования.
Распределите нагрузки равномерно по фазам. Это поможет избежать перегрузок на одной из линий и снизит риск сбоев. Не забывайте, что каждое устройство имеет свою мощность, поэтому учитывайте это при подключении.
Поддерживайте оптимальную вентиляцию в области электрического щитка. Это значительно снижает вероятность перегрева компонентов. Установите дополнительные вентиляторы, если замечаете высокую температуру в помещении.
При установке новых электроприборов обращайте внимание на их мощность и требуемые нагрузки. Это поможет избежать перегрузки сети и необходимости частого отключения защитных устройств.
Рассмотрите возможность использования умных электросчетчиков, которые могут контролировать и анализировать потребление электроэнергии. Это поможет вам оптимизировать использование электричества и идентифицировать устройства с высоким уровнем потребления.
Вопрос-ответ:
Как правильно выбрать место для установки электрического щитка в доме?
При выборе места для установки электрического щитка важно учесть несколько факторов. В первую очередь, щиток должен находиться в сухом месте, вдали от источников влаги, чтобы избежать короткого замыкания. Также следует разместить его на доступной высоте, чтобы легко можно было произвести обслуживание и замену автоматов при необходимости. Желательно устанавливать щиток в коридоре или прихожей, чтобы он был максимально доступен для оперативной диагностики и ремонта. Наконец, рекомендуется обеспечить достаточное пространство вокруг щитка для свободной циркуляции воздуха.
Какие инструменты понадобятся для подключения электрического щитка?
Для подключения электрического щитка потребуется ряд инструментов. В первую очередь, вам понадобятся отвертки (обычная и крестовая) для крепления и подключения проводов. Также необходимы бокорезы для обрезки проводов и пассатижи для их зачистки. Мультиметр поможет проверить наличие напряжения и целостность цепей. Для работы с проводкой могут понадобиться изолента и термоусадочные кембрики для защиты соединений. Наконец, правила безопасности требуют наличия защитных очков и перчаток.
Как правильно подключить провода в электрическом щитке?
При подключении проводов в электрическом щитке важно следовать цветовой кодировке. Обычно для фазного проводника используется красный или коричневый цвет, нулевой провод – синий или голубой, а защитный провод – желто-зеленый. Сначала аккуратно зачистите концы проводов, затем вставьте их в соответствующие клеммы автоматов. Клеммы следует закручивать плотно, но без силы, чтобы не повредить провод. После завершения всех подключений, выполните проверку на наличие короткого замыкания перед включением электричества.
Какие правила безопасности необходимо соблюдать при работе с электрическим щитком?
Безопасность при работе с электрическими щитками – это первоочередная задача. Во-первых, перед началом работы отключите электричество на вводном автомате, чтобы исключить риск поражения электрическим током. Используйте изолированные инструменты и защитную одежду. Во-вторых, не работайте во влажной среде и избегайте прикосновений к голым проводам. Кроме того, рекомендуется работать в перчатках и очках, чтобы защитить себя от возможных искр и мелких обломков. Всегда выполняйте работы аккуратно и внимательно следите за своими действиями.
Как проверить работоспособность установленного электрического щитка?
После подключения электрического щитка необходимо проверить его работоспособность. Для этого сначала включите вводной автомат и убедитесь, что индикаторы на автоматах загораются. Используйте мультиметр для проверки напряжения на выходных клеммах. Если все подключения выполнены правильно, мультиметр должен показывать соответствующее сетевое напряжение. Также протестируйте каждый автомат отдельно, отключая и снова включая его, чтобы убедиться, что он выключает и включает цепь корректно. Если какое-либо устройство не работает, стоит перепроверить все соединения и, при необходимости, вызвать специалиста.
Как выбрать электрический щиток для подключения в доме?
При выборе электрического щитка для подключения в доме необходимо учитывать несколько факторов. Во-первых, определите, сколько автоматов вы планируете установить, чтобы обеспечить защиту всех электрических линий. Также важно обратить внимание на номинальный ток щитка, который должен соответствовать общей мощности вашего дома. Не забывайте про материалы – лучше выбрать модели с корпусом из металла, так как они обеспечивают более высокую степень защиты. Наконец, обратите внимание на наличие системы заземления, чтобы избежать короткого замыкания и других опасных ситуаций.
Как правильно подключить электрический щиток самостоятельно?
Подключение электрического щитка самостоятельно потребует внимания к деталям и соблюдения правил безопасности. Сначала отключите напряжение на вводном кабеле, чтобы избежать поражения электрическим током. Затем установите щиток на стене так, чтобы он был доступен для обслуживания. Подключите вводной кабель к автоматическим выключателям, следя за правильностью подключения фаз и нуля. Проверьте соединения на прочность и изоляцию. После завершения работ включите питание и проверьте исправность системы. Если у вас возникают сомнения, лучше обратиться к квалифицированному электрику, чтобы избежать потенциально опасных ситуаций.
